產品型號: R-TCL
產品名稱:90度轉彎型自由輸送機

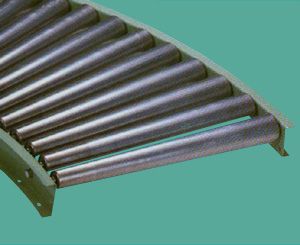

該型輸送機為90度弧形轉彎輸送機，使用錐型滾筒，滾筒幅寬較大，適用于輸送機的轉彎連接。
>>說明
1.轉彎角度:90度
2.轉彎半徑:900mm
3.支架： 90mm槽鋼
4.幅寬: 900mm～1200mm
5.滾筒承重量:max約100kg
>>仕様表
(単位 mm)
| 滾 筒 幅 寬 W (mm) | 900 | 1,000 | 1,100 | 1,200 | ||
| 小徑 A (mm) | 滾筒外徑 | 42.7 | 42.7 | 42.7 | 42.7 | |
| 壁 厚 | 3.5 | 3.8 | 4.5 | 4.5 | ||
| 大徑 B (mm) | 滾筒外徑 | 86.7 | 91.0 | 95.3 | 100.0 | |
| 壁 厚 | 2.0 | 1.8 | 2.0 | 1.8 | ||
| 型 號 | 轉彎半徑 R | 軸外徑(φ)×壁厚(t) 加工 | 支架形狀I×K×t 輸送機高(H) | 滾 筒 幅 寬 W | 滾筒間距 P （滾筒數） | 滾筒 角度 θ | 滾筒強度 (kg) | 輸送機重量 (kg) | ||||||
| R-TCL | 900 | 15 圓棒 半圓 | [ 90×30×3.2 97.5 | 900～1,200 任意尺寸 | 100(24)?150(16) 200(12) | 90° | 100 〔1,000W〕 | 186.8 〔1,000W ? 100P〕 | ||||||

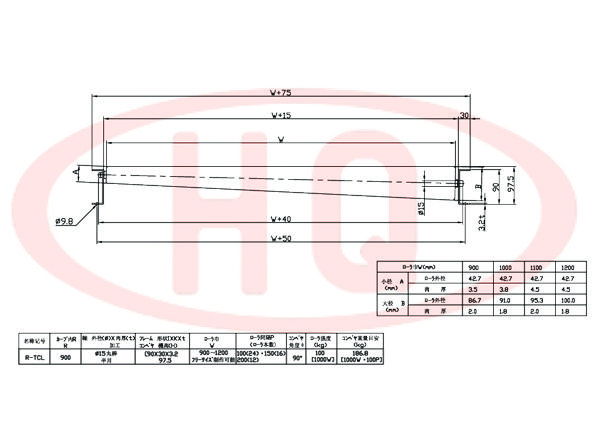

>>示意圖
